全车电器接线考核综合实训装置

全车电器接线考核综合实验装置,动作控制模型拟真实验装置

一．设备简介

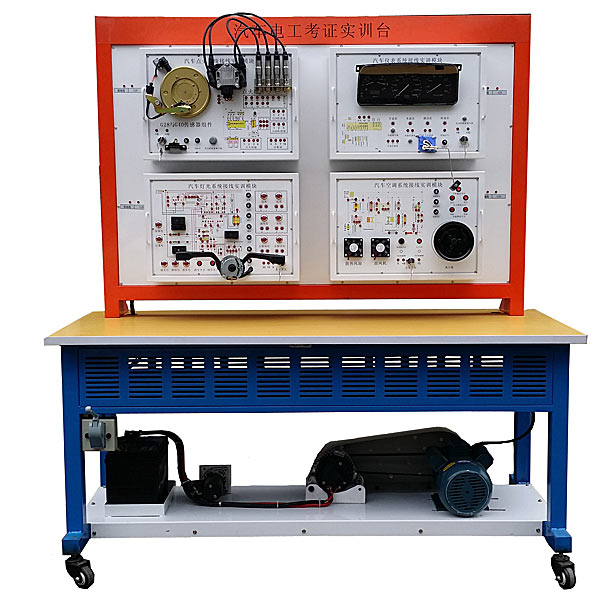

本设备选装搭配 汽车各类型单元模型块板，展示汽车各类型单元模型块系统的构造与原理；设定有直线DC与交流ACAC电流（A）系统，各单元模型块板可灵活拆卸与装配，适用各类型单元模型块板实验与考核。
适用汽车电工考证实验考核需要。

二．构造包括
模型块化双面原车电器制作的挂式模块件，钢木构造焊接冲压等结合套件、电源开关、+12V与+5V直线DC电源、各类型信号模仿装置、可位移钢木结合台架等。

原车灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、、防盗电脑及点火开关、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、空调电子回路系统、全套电器的连接线、实验考核台、位移台架等。
含有汽车电器系统：
1-照明插接模型块、2-车窗与中控系统电器插接模型块、3-雨刮器系统电器插接模型块、4-音响系统插接模型块、5-发动机点火与喷射系统模型块；6-仪表系统电器模型块；7-充电模型块；8-起动模型块；9-空调模型块。

三．功能特别点
1．设备完成各类型单元模型块搭接，展示汽车各类型单元模型块的包括构造及原理。
2．各单元模型块板可灵活拆卸与装配，可搭接成全车电器系统、也可装配单独的单元模型块板。
3. 各单元模型块板框冲压成形，框体构造与模型块板可分离，应用烤漆工序技艺。
4.每个模型块上有接线检验测试端子和电子回路原理图，学员可对照电子回路原理图实行各个模型块的线路连接实验，以锻炼学员实际动手和解析电子回路的能力；
5.单独模型块化：按照实验内容需要，灵活调换各种实验模型块，完成快速便利，一台多用的效果；
6.每个模型块的线路难易程度不一样，教师可按照模型块线路的难易程度对学员实行不一样等级的实验考核；
7.系统元件插接好线后，真实可运行的汽车电器各系统，充分展示汽车电器各系统的包括构造与作业原理。
8.操纵各开关，可真实演示汽车电器各系统的作业过程。




全车电器接线考核综合实验装置,动作控制模型拟真实验装置

1） 应用DSP研发板+电机驱动板+DSP外扩网口模型块+DSP外扩GPIO功能运用模型块+液晶触控 显露的结合实操平台，便运用户完成电机控制的一体化研发系统；

2） DSP端应用自主研发的28335实用板研发板，以现今主流TMS320F28335为核心，应用六 层核心板+底层基板的形式；

3） BLDC电机平台应用三相全桥隔离控制，精确的PID算法，保证电机精确运行；

4） 直线DC电机驱动板控制信号使用灌电流（A）驱动方法，支持绝大多数单片机直接驱动；

5） 42步进电机驱动器设定有高平稳性、可靠性和抗干扰性的经济型步进电机驱动器，适用来 各种工业控制环境，设定有自动半流，低压关断、过流保护和过热停车功能；

6） 板载硬件资源丰富，外扩功能强大，可适用各类项目实验；

7） 7. 0寸触控显露，应用工业类级别，适用恶劣的作业环境，友好的人机界面HMIHMI便利您更好的 实操；

8） W5300 模型块支持软、硬件混合 TCP/IP 协议：TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet；支持8个单独的端口（sockets）同时连接；互联网数值传输，速率可达到80Mbps；支 持ADSL连接（支持PPPOE协议，带PAP/CHAP检验）；

9） GPIO拓展功能模型块含有概括3x4矩阵键盘、12864LCD连连接口、4段8位数码管、温湿度传感器、 红外信号写入连连接口、8路LED、直线DC小电机及步进小电机；

10） 应用分拆单独的模型块化设计理念，既可单独演示，又可整体作业；

11） 对于电机控制有独特设计的电机控制口；

12） 详细的用户手册，让您轻松入门掌控把握；

13） 注重EMI设计，平稳高效，含有概括外扩和全部外设资源；

14） 主流的F28335平台，是电机控制领域和电力检验测试领域的首选；

15） 丰富的实验例程，可适用各种教学实验，尤其电机控制领域，便运用户对其实行移植。
