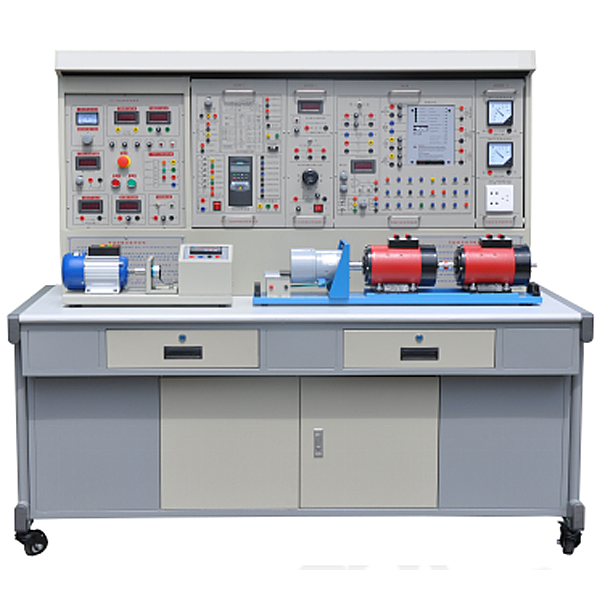

交直流调速系统考核实训装置

交直线DC调节速度实验装置是依据《电力拖动自动控制系统》、《直线DC调节速度》、《交流ACAC变频调节速度》、《高级维修电工（交直线DC调节速度部分）》教学材料大纲的要求，为协作高等院校、职业培训技术院校相关专业实行的课程实验而推出的一套现代化综合电机及驱动系列实验设备。交直线DC调节速度实验装置主要实验和考核学员对交流ACAC变频器和直线DC调节速度装置的功能数值设定和系统应用能力，经过对交流ACAC变频器控制电子回路和所控制电机负载的精心设计，使学员经过实验掌控把握交流ACAC电机变频控制各种经经典型的作业状态；经过对直线DC调节速度装置主线路、控制线路和直线DC电机负载的精心设计，使学员经过实验掌控把握直线DC电机调节速度各种经经典型的作业状态。

二、 功能指标：

1、作业电源：～3N/380V/50HZ

2、整机容量（KV）：≤1.5KVA

3、规格（mm）：1650×700×1580 （左右）。

4、重量（kg）：300Kg

5、作业环境：温度（℃）－10℃～＋40℃   相对湿度＜85%（25℃）

三、主要结合套件：

1. TS电源控制屏

 (1) 交流ACAC电源

提供三相380V交流ACAC电源，交流ACAC电源输出处设定有过流保护技术，相间、线间过电流（A）及直接短路均能自动保护。配备有1只指针式交流ACAC电压（V）表，经过变换开关指示三相电网电压（V）。

（2）稳压电源模型块

1）1路输出电压（V）均为0～30V，由多圈电位器连续调动，设定有预设式过流过载保护功能，输出最大电流（A）为2A，每路电源输出有0.5级数字电压（V）表指示。

2）提供直线DC220V/1A直线DC电源1路，为直线DC电机供电。

（3）仪表模型块

1）设定有交流ACAC电压（V）表一只，测量范围0-450V，3为半数字显露。

2）设定有交流ACAC电流（A）表一只，测量范围0-5A，3为半数字显露。

3）设定有直线DC电压（V）表一只，测量范围0-±300V，3为半数字显露。

4）设定有直线DC电流（A）表一只，测量范围0-±5A，3为半数字显露。

（4）设定有启动，停止，急停按钮各1个。

交直线DC调节速度系统考核实验装置,气压助力操纵离合器技术实验台

一、设备简介
该设备应用气压助力操纵离合器实物为基础，各部位件齐全，布置合理，可全面展示离合器的内部构造和部位件动作情况，适合于气压助力操纵离合器课程课程理论和实践实操的教学需要。
二、功能特别点
1.应用真实的气压助力操纵离合器部位件，充分展示气压助力操纵离合器的内外构造。
2.手摇写入轴，模仿发动机飞轮转动，踏下离合器踏板，可真实演示气压助力操纵离合器的作业过程。
3.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器：点击进入后自动跳转到edrawings界面，模型均为三维（3D）模型，经过点击零部位件显露零部位件名称，可360°全方位旋转、放大、缩小、平移，同时可经过位移零部位件功能，将整个减慢速度器实行拆卸组装，同时可以选用主页按钮回到减慢速度器最初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能，可自由拖动横断面查看减慢速度器内部构造。
B.轴系构造的设计及虚拟拆卸装配界面可选零件认知、拆卸装配演示、实战实操。
1、零件认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维（3D）模型与零件名称，随意零件均可实行360°旋转
2、拆卸装配演示：内置2个案例，将鼠标位移到某一零件位置时（底座与轴承座除外），该零件自动放大，并显露零件名称，设定有拆卸与装配按钮，功能由系统自动完成轴系构造拆卸与装配。三维（3D）场景均可实行360°全方位旋转、放大、缩小、平移。
