汽车悬架的组成实训台

汽车悬架的包括实验台,多功能变频器调节速度系统实验装置

一、设备简介

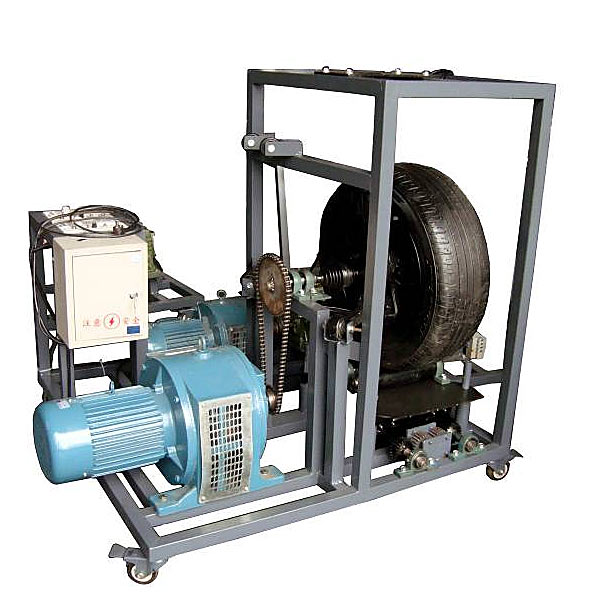

该设备应用汽车悬架系统为基础，充分展示汽车悬架的包括构造和作业过程。
适用来学校对车辆悬架的课程课程理论和维修实验的教学需要。

二、功能特别点
1.由电机驱动偏心模仿路面工况的改变，模仿演示汽车行驶中悬架系统的作业过程。
2.可真实对汽车前悬架系统拆卸装配与展示实验。
3.实验台底座应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
4.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器：点击进入后自动跳转到edrawings界面，模型均为三维（3D）模型，经过点击零部位件显露零部位件名称，可360°全方位旋转、放大、缩小、平移，同时可经过位移零部位件功能，将整个减慢速度器实行拆卸组装，同时可以选用主页按钮回到减慢速度器最初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能，可自由拖动横断面查看减慢速度器内部构造。




汽车悬架的包括实验台,多功能变频器调节速度系统实验装置

一、设备特别点：

本装置应用经经典型的日本三菱公司最近推出的高功能、多功能FR-A740型变频调节速度器(380V、0.75kW)为主机，外配脉冲编码器电机限限制动作作测速系统。整台设备能够完成开环与闭环系统实验以及变频调节速度器全部功能实验。敞开式的构造，能让学员综合地学习掌控把握和掌控把握变频调节速度器构造原理、检验测试维护。它适用来大中专院校、职校、技校自动化专业配套教学和开放实验

二、实验台技术功能数值：

1、写入电源：AC380V±5％ 50Hz　    2、规格限定电流（A）：3A
3、环境温度（℃）：-5℃～40℃　            4、外观尺寸：1600×700×1250mm
5、相对湿度：≤90％(25℃)　          6、变 频 器：FR-A740-0.75K

三、设备含有概括：

1、实验台：安装配备有实验所需的全部电器元件、仪表、开关按扭等，使整体坚固美观实用，实验便利。

2、实验负载电机：应用三相异步电机。

3、实验实验连接线：全部接插件均应用安全型迭接插头，为学员实验提供了极高的安全性，实验插接便利、快捷。

4、电机导轨与光电编码器1副

5、实验桌：一张两座。

四、实验桌：铝木构造，桌面为防火烧、防水浸、耐磨损高密度板，造型美观大方。应用特制模具制作的优质铝制做框体构造，铝制表面经氧化处置整理，经久耐用，美观大方，符合现代审美观，桌面为防火烧、防水浸、耐磨损高密度板，桌子下部配备装备储物储物储物柜。
