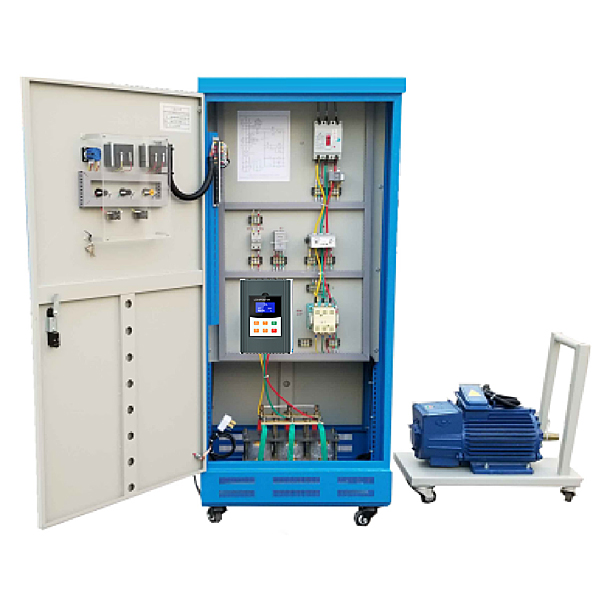

电机软启动器控制实训装置

1. 电机软启动器(软起动器)是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置。该设备能有效地限制交流ACAC异步电机起动时的起动电流（A），可广泛应用来风机、水泵、输送类及压缩机等负载，是传统的星/三角变换、自耦降压、磁控降压等降压设备的理想换代设备。

2. “电机软启动控制实验储物储物柜”是为适用社会各行业对电机起动设备的装配、调节测量试验、维修方面的电工、电气技术人员的需求，集合各职业院校电气类相关专业开设的《电工技术》、《工厂电气控制》、《电机拖动及控制》等课程的技能实验而研制的，是各职教中心、培训机构、职业鉴定站（所）等相关单位的培训和考核设备，也是各职业院校电气类相关专业的实验设备。

二、特 点

1. 应用标准配电储物储物柜为主体储物储物柜，控制储物储物柜空间运用合理、占地面积小，外观美观。

2. 控制储物储物柜的器件选型、装配、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘协作”、“电工成套装置中的实验连接线颜色”、“电机线端标识与旋转方向”等国家相关标准的规定实行设计。

3. 所用器件均应用国内外知名品牌，设备重量有保证。

4. 应用德力西软启动器，以及2.2KW电机为控制对象，模仿电机起动，贴近工业现场。

5. 提供各种保护功能，实验安全可靠。

三、技术功能

1. 写入电压（V）：三相四线（或三相五线）～380V±10%  50Hz

2. 作业环境：温度（℃）-5℃～+40℃  相对湿度＜85%（25℃） 海拔＜2000m

3. 装置容量（KV）：＜7.5kVA
