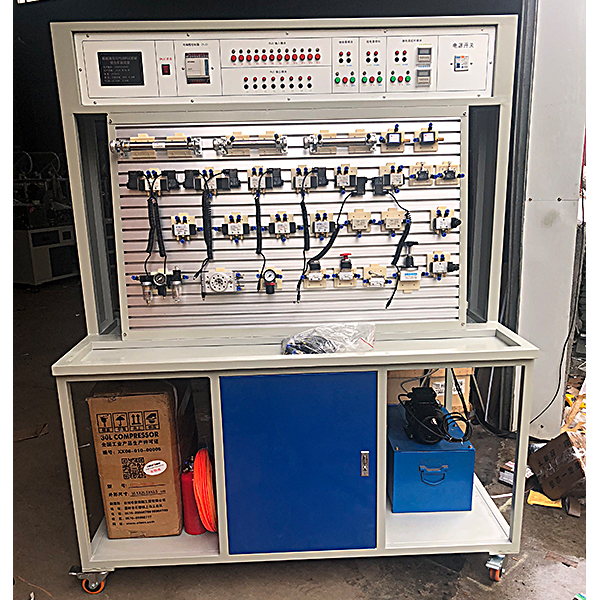

气动控制技术实训装置

1、电源AC 220V 50HZ
2、直线DC电源：写入AC 220V，输出DC 24V/2A
3、无油静音空气压缩机：作业电源：AC220V；电机功率（W）：780W公称容量（KV）30L；
规格限定输出气压0.8Mpa，噪音：58分贝
4、实验装置外型尺寸：1500mm×650mm×1700mm
二、主要特别点
1、主要应用实验桌、实验台、气动元件和电器控制器件等结合套件包括。
2、实验桌、实验台为钢制双层亚光密纹喷塑构造，实验桌抽屉内部存储放液压元件等。
3、配备装备工业用常用气动元件，而而且均配备有过渡底层基板，可便利、随意地将元件按插在实验台实操平台上（实操平台带“T”沟槽形式的铝制型材构造）。线路搭接应用快换接头，拆接便利快捷。
4、实验气源压力低，电气控制应用低电压（V）直线DC24V电源；实验气路、控制电子回路安全可靠，设定有手动、自动、顺序等控制功能。
5、实验控制单元应用单独的继电器控制单元实行电气控制。
6、液压气压传动设计与控制虚拟拟真系统

本系统基于unity3d研发，系统应用三维（3D）漫游的形式，可经过键盘控制位移，鼠标控制镜头方向，界面设定有首页、帮助、全屏、元件认知、线路搭建、关键元件测量试验、经经典型系统测量试验界面。
1.元件识别应用了自动播放的形式，简介了设备上的邮箱、液位计、油泵机组（此处简介弹出液压符文号、原理与简介，点击确定进入下一项简介）、阀架、压力表、传感器等




气动控制技术实验装置,液压气动综合实验装置

一、设备基础简介
本实验系统依据相关国家职业标准及行业标准，集合各职业学校机械类、机电类专业要求，按照职业教育的教学和实验要求而研发，适用职业学校开设的“液压与气压传动技术”、“液压传动与控制”、“液压与plc技术”、“气动与PLC技术”等课程的实验教学。实验系统集液压、气动、PLC电气控制及液压拟真技术于一体，除了适用专业实验教学，还能开展技能考核以及职业竞技比赛,经过开展项目式实验，培养学员液压泵站装配与调节测量试验、液压系统组装与调节测量试验、气动系统装配与调节测量试验、电气控制技术、PLC应用技术和液压与气动系统运行维护等职业能力。
二、设备特别点
1.贴近工业现场：液压泵站按照工业级标准设计，并增设考核点；液压和气动元件应用国内知名品牌，应用液压比例阀和叠加阀，与行业应用接轨；模仿装置应用工业经经典型的控制装置，接近行业实际运用。
2.系统结合灵活：应用模型块化构造设计，模型块和模型块之间既可以单独运行，也可以由几个模型块结合成综合控制系统，便利设备的升级和拓展。
3.综合性强：系统集各种工业液压气动元件、继电器控制单元、PLC控制单元于一体 ，是经经典型的电液气一体化的综合实验设备，不仅可以适用基础液压和气动系统实验教学、还可以完成工程实验及职业竞技比赛。
4.实操性强:依据相关国家职业标准、行业标准和职位要求设定各种实际作业任务，以职业实践活动为主线，经过“做中学”，真正提升学员的动手技能和就业能力。
5.噪音低：应用电机和泵轴一体化连接，油箱和实验平台分开存放，应用高压胶管连接，使振源和其它机构不形成共振，大大降低了泵站产生的噪声和振动。
6.安全性强：带有电流（A）型漏电保护，带有过流保护，防止误实操损坏设备；带相序保护，当断相或相序改变后，切断线路电源防止电机反转；系统配备有超高压卸载保护功能，以免损坏元件及保证安全。
三、技术功能数值
1.写入电源：三相四线（三相五线）～380V±10% 50Hz；
2.作业环境：温度（℃）-10℃～40℃ 相对湿度≤85%（25℃）
3.装置容量（KV）：≤5.0kVA
4.外型尺寸：实验平台尺寸：2200mm×900mm×980mm
            双泵液压站尺寸：1400mm×700mm×900mm
5.安全保护：设定有漏电压（V）、漏电流（A）保护，安全符合国家标准
