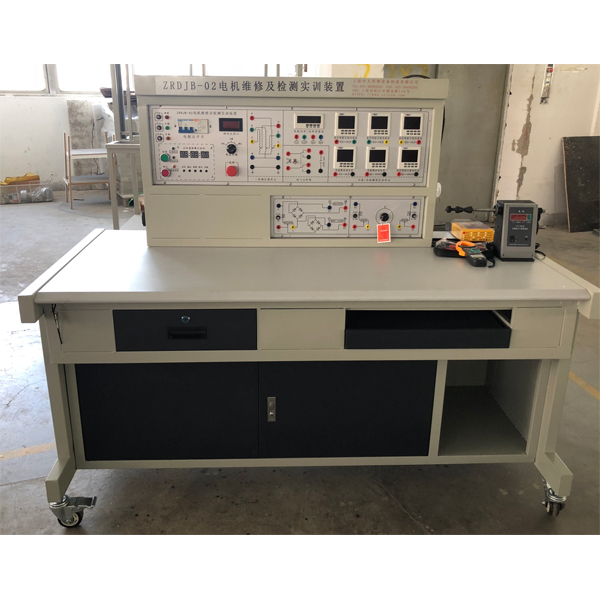

电机维修及检测实验台

本装置是实行一相电容运行异步电机和三相鼠笼异步电机的拆除、重绕、组装、维修和电机出 厂检验测试（含有概括部分型式试验）的技能实验平台，可对学员在电机拆除、重绕、组装及检修方面实行技能实验。适 用来机电一体化、自动化及相关电气专业的《电机制造工序技艺》《电机维修》《电机测量试验》等课程，集合机械工业出版社和中国劳动保障部《国家职业标准—维修电工》《职业技能鉴定培训教学材料—维修电工》等相关内容，同时 可作为初级、中级、高级维修电工的等级考核与鉴定的设备。

二、技术功能数值

1、写入电压（V）：三相四线制～380V±10% 50Hz

2、作业环境：环境温度（℃）界限为-5～＋40℃ 相对温度（℃）＜85%25℃）

3、装置容量（KV）：＜1.5KVA

4、外观尺寸：1600mm×750mm×1500mm，

5、外观：设计合理，美观大方

6、材料：应用钢铁材料，耐磨损损，防生锈。

三、装置的配备装备

1、电源控制屏 控制屏为钢制双层亚光密纹喷塑构造

2、实验桌 实验桌为铝木构造。为了方便绕线和实验室的管理，手摇式电子计数线绕机固定在桌面上。

3、主控功能板

1）三相四线电源写入，经漏电保护器和总开关，由接触器经过起、停按钮实行实操，并设定有急停控制按钮。

2）控制屏上有数字式交流ACAC电压（V）表一只，经过波段开关变换可以查看相间电网电压（V）。

3）三相可调交流ACAC电源，经过 1.5KVA 三相同轴自耦调压器实行调压，可输出三相 0～450V 及一相 0～250V 可调电压（V）。

4）直线DC电源部分： 220V/0.5A 直线DC电源一组，还有短路保护功能。 0～250V 可调直线DC高压电源一组，带有过压保护及短路保护功能。

5）提供直线DC数字电压（V）表一只：测量界限 0～300V，分 2V、20V、300V 四档，直键开关变换，三位半显露，写入阻抗为 10MΩ，精确度为 0.5 级，设定有超测量范围报警、指示等功能，能够直接测量直线DC电枢电源电压（V）及外测电压（V）。

电机维修及检验测试实验台,柴油发动机维修实验装置


一、设备简介
该设备应用 柴油发动机为基础，可运行发动机，实行起动、加快速度、减慢速度等工况的实践实操，真实展示普通柴油发动机的包括构造和作业过程。

二、功能特别点
1.真实可运行的普通柴油发动机，充分展示普通柴油发动机的包括构造和作业过程。
2.实验台实操平台应用4mm厚耐腐蚀、耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操平台打印有永不褪色的彩色电子回路图；学员可直观对照电子回路图和柴油发动机实物，认知和解析控制系统的作业原理。
3.实验台实操平台上安装配备有汽车仪表，可就地实时显露发动机转动速度、水温、机油压力灯、充电指示灯等功能数值改变。
4.实验台实操平台上安装配备有检验测试端子、可直接在实操平台上检验测试各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压（V）、电流（A）、信号等。
5.实验台配备装备有油门控制装置，可便利对发动机加快速度减慢速度。
6.实验台配备装备有电源总开关、水箱防护罩、飞轮防护罩等装配保护装置。
7.实验台底座应用钢构造焊接，表面应用喷烤漆工序技艺处置整理，带自锁脚轮装置，位移灵活，安全可靠、坚固耐用。
8.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
