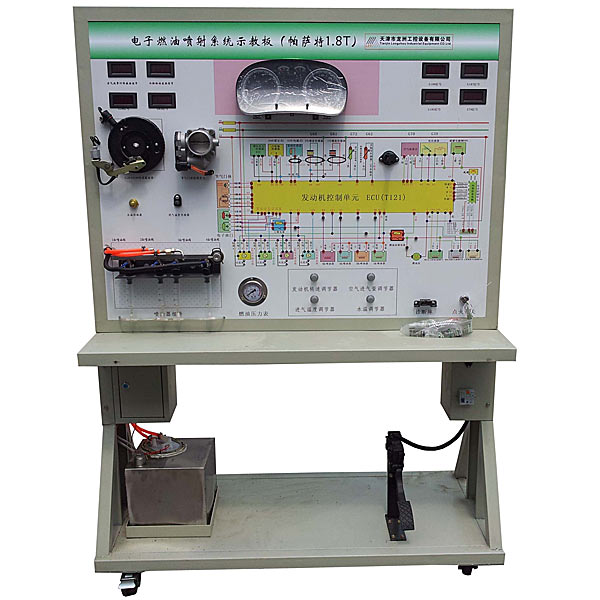

发动机电子燃油喷射实训装置

发动机电子燃油喷射实验装置,防爆电器装配技能实验装置

一、设备简介
该设备应用发动机电子燃油喷射系统实物制作，充分展示电子燃油喷射系统的包括构造和作业过程。
适用来学校对发动机燃油喷射系统课程课程理论和维修实验的教学需要。
二、功能特别点
1.真实可运行的发动机燃油喷射系统，充分展示燃油喷射系统的包括构造和作业过程。转动曲轴位置信号轮，可分别演示电子燃油喷射作业过程。
2.示教板实操平台应用耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操平台打印有永不褪色的彩色电子回路图与作业原理示意图；学员可直观对照电子回路图和实物，认知和解析电子燃油喷射系统的作业原理。
3.示教板实操平台上安装配备有检验测试端子，可直接在实操平台上检验测试电子燃油喷射系统电子回路元件的电信号，如电阻、电压（V）、电流（A）、频率信号等。
4.示教板安装配备有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统实行读取故障码、清除故障码、读取数值流等自诊断功能。
5.示教板实操平台部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷塑工序技艺处置整理，带自锁脚轮装置，示教板底座上配备有40cm左右的桌面，便利存放图纸文档实验指导书、检验测试仪表器具等。
6.示教板作业应用普通220V交流ACAC电源，经内部电子回路变压整流变换成12V直线DC电源，无需蓄电池，减少充电的麻烦，12V直线DC电源有防短路功能。
7.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）




发动机电子燃油喷射实验装置,防爆电器装配技能实验装置

一、概 述

针对防爆电气相关仪表器具及特别点，完成对防爆电气设备的使用、装配、接线、故障排除等能力的考察。

二、装置特别点：

1.电气控制线路元件全部装在网孔板上，实操便利、更换便捷，方便拓展功能或研发新实验，实操内容的选用设定有经经典型性和实用性；

2.实操台只需三相四线的交流ACAC电源，即可投入使用；

3.装置设定有电压（V）型和电流（A）性漏电保护器，能保证实操者的人生安全；

三、技术功能：

1.写入电压（V）：三相四线（或三相五线）～380V±10%  50Hz

2.作业环境：温度（℃）-10～＋40℃  相对湿度＜85%（25℃） 海拔＜4000m

3.装置容量（KV）：＜1.5KVA

4.重    量：100Kg

5.外观尺寸：框体构造：800×600×1900mm

6.漏电保护动作电流（A）：≤30mA；漏电保护动作时间：≤0.1s。

四、装置的基础配备装备及功能

(一) DW01电源、仪表器具控制屏
    控制屏为钢制双层亚光密纹喷塑构造，钢制质实操平台。为实验提供交流ACAC电源、低压直线DC电源及各种测量试验仪表等。具体功能如下：
1、交、直线DC电源
 (1) 直线DC稳压电源：24V/5A一路，＋5V/0.5A一路，设定有短路软截止自动恢复保护功能。
 (2) 交流ACAC电源：①、设定有变压器一组，变压器原边按照不一样的接线可加220V，也可以加380V交流ACAC电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流ACAC电压（V）；②、控制屏设定有一相三极220V电源插头座及三相四极380V电源插头座。
3、交、直线DC仪表
4、整流二极管：IN5408四只

（二）实验平台

实验平台为铝型材加网孔板构造，构造坚固，造型美观大方。平台下部可以存放实验电机。
