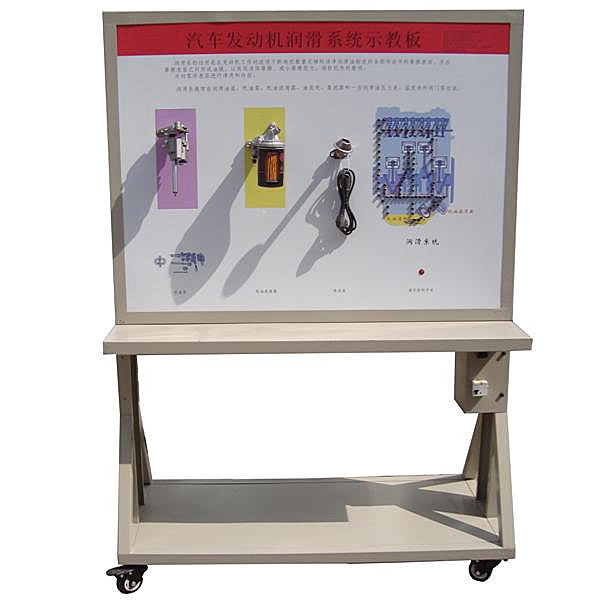

汽车润滑系统示教实训装置

汽车润滑系统示教实验装置,六工位PLC一体化技能实验装置

一、设备简介
该设备应用   汽油发动机润滑系统实行解剖处置整理，全面展示发动机润滑系统的内外构造(各部位件齐全，剖面位置合理)。并辅以彩色发动机润滑系统构造原理图，可有效增强教学效果。
适用来中高等职业学校和培训机构对发动机润滑系统的构造，作业原理等动态教学演示需求。
二、功能特别点
1.对润滑系统实行解剖处置整理，各剖面喷涂不一样颜色，全面展示发动机润滑系统的内外构造。
2.示教板实操平台应用耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；实操平台打印有永不褪色的彩色电子回路图与作业原理示意图；学员可直观对照发动机润滑系统构造原理图和实物，认知和解析发动机润滑系统的作业原理。
3.示教板实操平台上安装配备有不一样颜色的LED灯，经过LED灯顺序闪烁方法，可动态演示润滑油在发动机油路中的流向。
4.示教板实操平台上安装配备有检验测试端子，可直接在实操平台上检验测试滑润系统各电子回路元件的电信号，如电阻、电压（V）、电流（A）、频率信号等。
5.示教板实操平台部分应用1.5mm冷板冲压成形构造，外观美观；底架部分应用钢构造焊接，表面应用喷涂工序技艺处置整理，带自锁脚轮装置，示教板底座上配备有40cm左右的桌面，便利存放图纸文档实验指导书、轻型检验测试仪表器具等。
6.示教板作业应用普通220V交流ACAC电源，经内部电子回路变压整流变换成12V直线DC电源，无需蓄电池，减少充电的麻烦，12V直线DC电源有防短路功能。
7.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）




汽车润滑系统示教实验装置,六工位PLC一体化技能实验装置

一、设备基础简介：

该设备是依据国家人力资源与社会保障部《技工院校工学集合课程教学改革试点作业方案》设计，围绕经经典型作业任务（即FMS）确定课程目标，选用课程内容，制定专业教学计划，按照国家职业标准中相关内容，将机电工学集合中有关“电气控制技术”、“可编程序设计师”经过作业任务的实验有机集合在一起，完成将经经典型作业任务量化为多各子任务，循序渐进的贯彻以任务引领、项目驱动、模型块化教学的新理念，遵循教学规律，运用情景化教学的先进手段，将复杂的知识点简便化，深奥的课程课程理论点明晰化，贴近实际的企业作业内容与流程，将实验车间与企业、实验老师与企业职员、实验内容与作业任务真正融合为一，达到工学集合教学目的。

plc技能作业岛是具备多项PLC技能的实验任务的结合体，将触摸屏、变频器、传感器技术、气动元件等多种技术实行集合运用；PLC技能作业岛的桌体应用三边弧形，适合六人三组实行团队协作实验；PLC技能作业岛以能力培养为目标，设计有“基础任务模型的编程调节测量试验”、“自动化装调子任务系统的装配调节测量试验”、“三相异步电机启动控制”、“触摸屏画面制作与组态”、“物料送拣任务模型的编程调节测量试验”、“智能存储任务模型的编程调节测量试验”等经经典型作业任务。

每个经经典型作业任务中全部有其核心内容，在基础任务模型上，主要针对PLC入对的基础编程实验；在自动化装调子任务中，可以实行任务组装与调节测量试验，实验学员的动手能力；三相异步电机任务控制符合对电工的基础实验内容，也可以经过PLC控制；物料送拣任务的编程调节测量试验深入对PLC、传感器、变频器等多种元件的综合运用；智能存储任务模型是经过对伺服电机、步进电机、PLC模仿量的学习掌控把握，掌控把握伺服、步进原理及PLC的高级应用技术；--该系统涵盖了维修电工的初级、中级、高级及部分技师实验内容，充分体现一体化技能的重要性，利于培养学员的开拓创新的思维模式。

二、技术功能数值：

作业电源： 三相四线  AC380V±5%  50Hz

安全保护： 漏电保护（动作电流（A）≤30mA），过流保护，熔断器保护

规格限定功率（W）： 2KW

环境温度（℃）： -10℃～40℃

相对湿度： ≤85%

作业台尺寸：2500mm（直径）×775mm（高）；

虚拟多用表功能数值：交流ACAC电压（V）测量范围档位分：10、50、250、1000；直线DC电压（V）档位分：0.25、1、2.5、10、50、250、1000；欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K；电流（A）表档位：50μa、0.5、5、50、500；BATT：1.2-3.6V，RL=12Ω；BUZZ：R×3；红外发射检验测试功能：垂直角度±15°距离1-30cm；三极管测量孔

三、设备构造：

技能作业岛由三边弧形作业台、六边形实验控制屏及经经典型作业任务包括，能同时容纳6名学员在设备上实行实操。

三边弧形作业台：桌体应用1.5mm厚的优质鞍钢盒装铁板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。作业台分三边弧形六工位设计，每工位设定有存储储物储物柜，可存放电脑主机。桌面为三边弧形构造，应用25mm厚的实芯理化板，外表面贴防火烧板，经数控设备铣削加工成型，桌边倒圆弧处置整理。作业台直径为2500mm，高度按人体工程学要求设计，为755mm。
