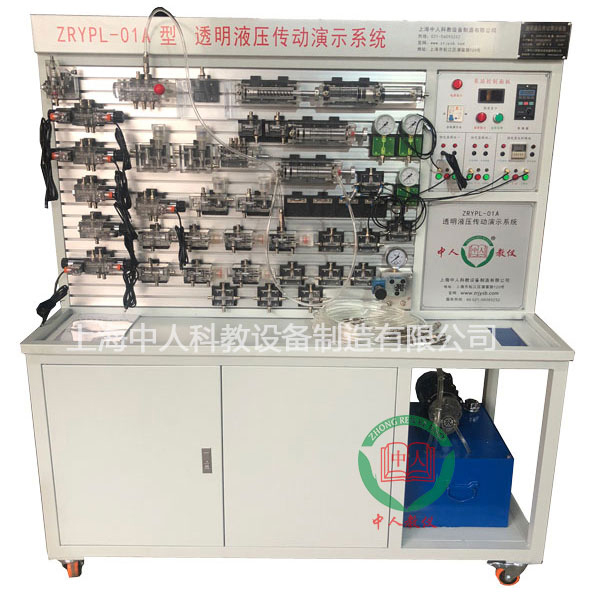

透明液压传动演示系统实训装置

1、电源：AC220V  50Hz

2、直线DC电源：写入AC220V  输出DC24V/2A

3、液压实验油泵电机功率（W）：250W，配备有专用的电机调节速度器，调节速度界限：0－1700r/min

4、实验作业时离液压实验台1.5m远处噪声≤58dB。

5、实验油路液流压力要求需0.5－1Mpa（油泵最高压力：Pmax=2.5Mpa）

6、电磁换向阀：DC24V   吸力30N

7、实验台外型尺寸：1330mm×650mm×1750mm

8、虚拟多用表功能数值：

交流ACAC电压（V）测量范围档位分：10、50、250、1000

直线DC电压（V）档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流（A）表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检验测试功能：垂直角度±15°距离1-30cm

三极管测量孔

二、主要特别点

1、透明液压传动演示系统主要应用实验桌、实验台、液压元件和电器控制器件等结合套件包括。

2、实验桌、实验台为钢制双层亚光密纹喷塑构造，实验桌储物储物柜内部存储放液压元件等。

3、备全常用液压元件：每个液压元件均配备有装配底层基板，可便利、随意地将液压元件安放在铝制型材实操平台上（实操平台带“T”沟槽形式的铝制型材构造）。油路搭接应用快换接头，拆接便利，不漏油。

4、实验元件均为透明有机材料制成，方便理解掌控把握几十种常用液压元件的构造，功能及用途。掌控把握几十种基础线路的作业原理，实验组装线路快捷、便利。

5、实验控制单元应用单独的继电器控制单元实行电气控制。

透明液压传动演示系统实验装置,电机及电气技术实验装置

一、基础简介

“电机及电气技术实验装置”是由本公司设计的新颖综合实验装置，综合了目前我国高等院校“电机学”、“电机与拖动”、“控制微电机”、“电机控制”、“继电接触控制”、“可编程控制器技术”及“工厂电气控制”等课程实验大纲的要求。特别适用来高等院校现有的电机、电气技术实验设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，为教师或研究生研发新实验或实行科学研究作业提供良好的实验条件。

二、特别点

1、综合性强 本装置综合了目前国内各类院校电机及电气类课程的全部实验项目。

2、适应性强 能适用各类学校相应课程的实验教学，实验的深度与广度可按照需要作灵活调节，普及与提升可按照教学的进程作有机地集合。装置应用结合套件式构造，更换便捷，如需要拓展功能或研发新实验，只需添加部位件即可，永不淘汰。

3、整套性强 从仪表器具仪表、专用电源、电机及其它实验部位件到实验连接专用实验连接线等均配套齐全，配套部位件的功能、规格等均密切集合实验的需要实行配备装备。

4、直观性强 各实验挂式模块件应用分隔构造形式，结合套件实操平台示意、图线分明，各挂式模块件任务明确，实操、维护便利。

5、科学性强 装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模仿中小型电机的特性和功能数值；小电机耗电省，节约能源；实验噪声小，整齐美观，改善实验环境；电气控制实验，内容丰富，设计合理，除了深入课程课程理论知识外，还为学员走向社会打下良好的基础；测量仪表应用指针式（带超测量范围警报等）、数字式、智能化及人机对话等相集合，密切集合教学实验需要实行配备装备，使装置测量手段现代化；设定有定时器兼报警记录仪，为学员实验技能的考核提供一个统一的标准。

6、开放性强 控制屏供电隔离（浮地设计），并设定有内、外电压（V）型漏电保护装置和电流（A）型漏电保护装置，保证实操者的安全；各电源输出均有监示及短路保护等功能，使用便利；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元件重量及可靠工序技艺作为保障，设备功能优良，全部这些均为开放性实验创造了条件，有利于提升学员解析问题和解决问题的能力。
