通用电工技术基础实训台
通用电工技术基础实训台,气浮技术实验装置实验台具有较完善的安全保护措施，较齐全的功能。实验桌中央配有通用电路板，电路板注塑而成，表面布有多孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路。
一、设备的特别点：
实验台设定有较完善的安全保障功能，较齐全的功能。实验桌中央配备有通用电子回路板，电子回路板注塑而成，表面布有多孔成一组相互联通的插孔，元件盒在其上随意拼插成实验电子回路。盒体与盒盖应用较科学的压卡式构造，维修拆卸装配便利。元件存放在实验桌下边左右储物储物柜内，大大提升了管理水平，规划化程度，大大减轻了教师实验准备作业。
二、实验台及实操桌构造：
|

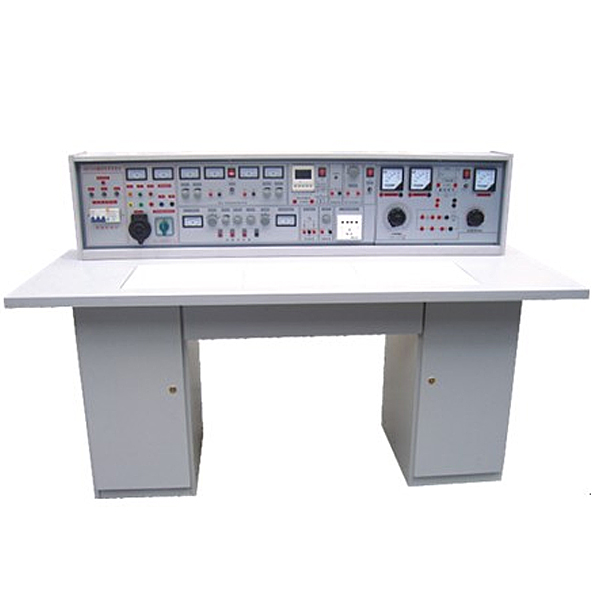

1．实验台外壳尺寸：123×35×20cm 2．三相保险座 3．三相电源写入指标 4．总开关：实验台电源总开关，带漏电、过载保护 5．试验按钮：试验漏电开关漏电功能 6．电源写入指示1只 7．电源输出指示3只(红、绿、黄三色) 8．交流ACAC电压（V）表：指示输出线电压（V） 9．电压（V）变换开关：与电压（V）表协作使用，监示输出线电压（V）的大小与对称情况 10．接线座5只：A单元三相四线及地线输出 11．电流（A）表W相电流（A）输出指示 12．O/I开关：三相四线电源输出控制 (提升安全系数) 13．接线座2只：B单元交流ACAC低压电源输出 14．电表(2A)：B单元交流ACAC电流（A）指示 15．旋钮：B单元3-24V交流ACAC低压选用输出 16．开关：C单元双路直线DC稳压电源开关 17．旋钮：C单元双路Ⅰ路稳流调动 18．旋钮：C单元双路Ⅱ路稳流调动 19．接线座2只：C单元Ⅰ路直线DC稳压输出 20．保险座：C单元双路稳压电源保险 21．电表4只：双路稳压电源电压（V）、电流（A）指示 22．接线座：D单元直线DC5V稳压输出 23．电表：D单元电流（A）0.5V输出指示 24．开关1：控制各低压交流ACAC电、信号源 25．开关2：控制E单元交直线DC调压电源 26．电表：E单元交流ACAC电压（V）输出指示 27．接线座4只：E单元交流ACAC、直线DC输出口 |
28．旋钮：E单元0～240V电压（V）调动 29．插头座：G单元220V输出插头座 30．旋钮：音频功率（W）放大器音量调动 31．接线座2只：音频信号写入 32．按钮：单次脉使能开关 33．接线座3只：单次脉冲输出口 34．电表：函数发生器正弦波输出电压（V）指示 35．旋钮：正弦波输出三级衰减幅度粗调 36．旋钮：正弦波输出口 37．接线座：正弦波输出口 38．旋钮：矩形波输出幅度调动 39．接线座：三角波输出口 40．旋钮：函数信号发生器频率细调 41．接线座：矩形波输出口 42．旋钮：函数信号发生器五级频率粗调 43．电表：函数发生器输出频率指示 44．万用表：MF47型 45．智能型交流ACAC电子回路测量电表：经过开关变换可同时测量电子回路I、U、KW、Kwh、T，八位液晶显露。 46．实验桌面尺寸：160×70cm 47．通用电子回路板：规格35×90cm，元件盒在其上随意拼插实行实验 48．储物板：存放元件盒 49．左储物储物储物柜：存放储物板（带门锁） 50．抽屉：存放常用工量具 51．右储物储物储物柜：存放储物板（带门锁） |
通用电工技术基础实验台,气浮技术实验装置
一、实验目的：
气浮实验是研究比重近于1或小于1的悬浮颗粒与气泡粘附上升。
经过本实验，希望达到下述目的：
1、进一步理解和掌控把握气浮净水方法的原理及工序技艺流程；
2、掌控把握气浮法设计功能数值“气-固比”及“释气量”的测量方法及整个实验的实操技术。
二、主要技术功能数值参考规格及功能数值：
1、环境温度（℃）：5℃～40℃
2、处置整理水量0.3m3/h，
3、处置整理效率：悬浮物去除率达95%以上。
4、溶气系统：溶气压力0.3~0.5MPa，
5、气泡颗粒大小直径为20-30μm ，
6、含气体积比≥3%，
7、释气量与饱和值比＞0.9。
8、回流比30%
9、溶气罐功能数值为；Ø100×800mm、304不锈钢材料、作业压力0.3-0.5Mpa（可调）、容积13L；
10、设计进、出水、浊度等：
进水: 浊度：50°～100° 出水：5°～15°
进水: 颗粒杂质：20～80mg/L 出水：2～8 mg/L
进水: pH 6～9 出水：6～9
11、装置外观尺寸：长×宽=1200mm×400mm×1700mm、
12、作业电源：AC220V±10%、50Hz，一相三线制，功率（W）1800W，安全保护：设定有接地保护、漏电保护、过流保护；
三、主要配备装备：
1、平流式气浮池：透明有机玻璃材料、厚度10mm，含有絮凝反应室、气浮反应室、泥水分离室。
2、电机刮渣系统装置1套（功率（W）25W、转动速度150rpm）、304不锈钢搅拌桨1套。
3、防腐蚀进水泵1台（规格限定流量0.6m3/h，扬程5m, 功率（W）20W）、
4、自吸式气液混合泵1台：流量1m3/h、扬程40m、转动速度2900r/min、功率（W）0.9KW。
5、空气压缩机1台（电源 220V、功率（W）550W、排气量36L/min，压力0.4-0.8MPa；气量容积30L）、
6、304不锈钢溶气罐1套、Ø100×800mm、作业压力0.3-0.5Mpa（可调）、容积13L；
7、铜制溶气释放器1只、压力表1只、安全阀1只。
8、转子流量计1只、（测量范围60-600L/H），
