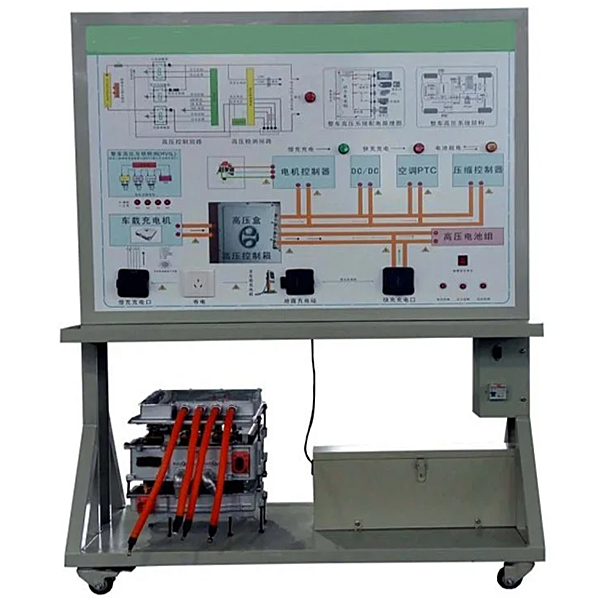

新能源汽车高压器件结构实验台

新能源汽车高压器件构造实验台,电机电气综合实验台

一．设备简介
本设备应用 原车新能源汽车高压真实器件制作，展示新能源汽车高压的构造与作业原理，适合于各类院校对纯电动汽车高压器件课程课程理论和维修实验的教学需要。
二．设备包括
高压盒、动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、实操控制台、实验控制按钮、原理检验测试实操平台与构造彩图。
三．功能特别点
1．展示高压盒高压器件的包括构造和作业过程；
2．设备实操平台应用耐创击、耐污染、防火烧、防潮的高级铝塑板，表面经特殊工序技艺喷涂底漆处置整理；4mm铝塑实操平台打印有永不褪色的UV平实操平台彩色电子回路图；学员可直观对照实操平台图纸文档实验指导书和高压控制盒的实物，认知和解析高压控制盒的器件和原理；
3．控制台安装配备有BJEV高压控制盒的解剖部位件，能清晰看清高压控制盒的控制继电器、熔断器、连接器端子等电子器件；
4．系统含有动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、国标快慢充电枪与充电座；
5．展示BJEV高压线路的高压互锁信号的包括构造和作业过程；识别高压线束连接器的端子及对应的功能；
6．实验台实操平台上安装配备有双单独线路控制系统的硬件模型块；安装配备有各高压模型块的汽车真实连连接口连接器，这些连连接口可以实验学员对高压电子回路的连接。
7.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。




新能源汽车高压器件构造实验台,电机电气综合实验台

一、基础简介

“电机及电气技术实验装置”是由本公司设计的新颖综合实验装置，综合了目前我国高等院校“电机学”、“电机与拖动”、“控制微电机”、“电机控制”、“继电接触控制”、“工厂电气控制”等课程实验大纲的要求。特别适用来高等院校现有的电机、电气技术实验设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，为教师或研究生研发新实验或实行科学研究作业提供良好的实验条件。
二、特别点
1、综合性强本装置综合了目前国内各类院校电机及电气类课程的全部实验项目。
2、适应性强能适用各类学校相应课程的实验教学，实验的深度与广度可按照需要作灵活调节，普及与提升可按照教学的进程作有机地集合。装置应用结合套件式构造，更换便捷，如需要拓展功能或研发新实验，只需添加部位件即可，永不淘汰。
3、整套性强从仪表器具仪表、专用电源、电机及其它实验部位件到实验连接专用实验连接线等均配套齐全，配套部位件的功能、规格等均密切集合实验的需要实行配备装备。

4、直观性强各实验挂式模块件应用分隔构造形式，结合套件实操平台示意、图线分明，各挂式模块件任务明确，实操、维护便利。

5、科学性强装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模仿中小型电机的特性和功能数值；小电机耗电省，节约能源；实验噪声小，整齐美观，改善实验环境；电气控制实验，内容丰富，设计合理，除了深入课程课程理论知识外，还为学员走向社会打下良好的基础；测量仪表应用指针式（带超测量范围警报等）、数字式、智能化及人机对话等相集合，密切集合教学实验需要实行配备装备，使装置测量手段现代化；设定有定时器兼报警记录仪，为学员实验技能的考核提供一个统一的标准。
6、开放性强控制屏供电隔离（浮地设计），并设定有电压（V）型漏电保护装置和电流（A）型漏电保护装置，保证实操者的安全；各电源输出均有监示及短路保护等功能，使用便利；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元件重量及可靠工序技艺作为保障，设备功能优良，全部这些均为开放性实验创造了条件，有利于提升学员解析问题和解决问题的能力。
三、技术功能

1、写入电源：三相四线（或三相五线）～380V±10%50Hz

2、作业环境：温度（℃）-10℃～+40℃相对湿度＜85%(25℃)，海拔＜4000m

3、装置容量（KV）：＜1.5KVA

4、外观尺寸：1870mm×700mm×1600mm
