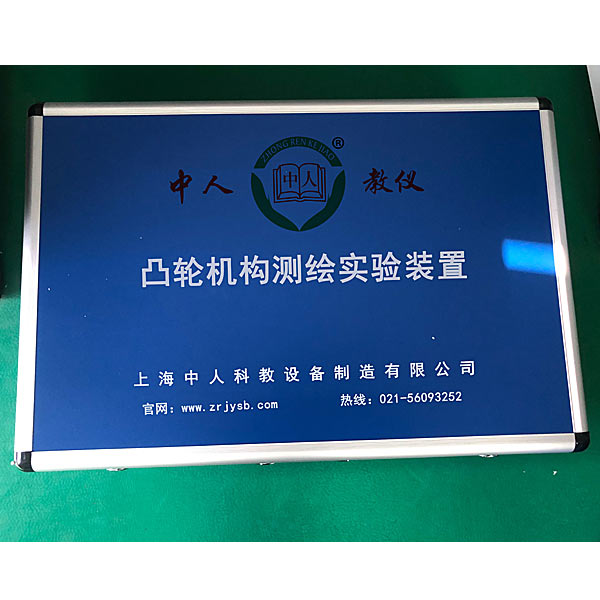

凸轮机构测绘实训装置
凸轮机构测绘实训装置,汽车皮带维修实训台1、机构组装训练；2、机构零件尺寸测量训练；3、机构装配图绘制训练；
董
凸轮机构测绘实验装置,汽车皮带维修实验台
功能：
1、机构组装实验；
2、机构零件尺寸测量实验；
3、机构装配图测绘制作实验；
4、机构零件图测绘制作实验；
设备功能数值
1、设备材料：铝制精制，应用数控机床精加工并经阳极氧化工序技艺制作（不接受翻砂粗制工序技艺），各个零件均需装到铝制测绘箱内，内置缓冲嵌入式材料格挡；
2、为便利安全测绘箱子尺寸：约365×265×120mm
3、详细配备装备：
机架、螺纹端盖、从动轴、凸轮轴。
职业技能综合含有概括实验虚拟拟真系统：
系统内模型可实行360°旋转、放大、缩小、平移，设定有通用互动按钮：返回、首页、帮助。全部虚拟拟真任务过程有提醒，在实行完一项任务后系统自动打钩。工量具库上方设定有实验任务
1、基础立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提醒任务）—搭建模型（拖拽工量具库中的模型到三投影面体系中，并自动显现投影，选用错误时有提醒）—改变姿态（经过点击上下左右箭头改变）—选用投影（进入答题界面，在6项中选用此时完成的三维（3D）投影图）
B、截切立体：实验步骤分为实验任务（文字提醒任务）—搭建模型（拖拽工量具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维（3D）投影图标定，在14处空白栏中选用相应的标注符文号）
C、相贯立体：实验步骤分为实验任务（文字提醒任务）—挖孔（选用随意挖孔模型，此时将可在XYZ空间坐标中选用随意面，模型同时变换，并出现一个坐标滑块，按照滑块位移大小，模型出现对应程度的剖切面）—孔径改变（选用1-4孔径）—后方通孔—选用投影（进入答题界面，在8项中选用此时完成的三维（3D）投影图）
凸轮机构测绘实验装置,汽车皮带维修实验台
一、设备简介
该设备应用 大众桑塔纳3000 汽车皮带类（含有概括：发电机皮带、正时皮带、压缩机皮带、方向助力泵皮带及固定调节附件总成）实物为基础，充分展示汽车皮带类的包括构造和保养拆卸装配过程。
适用来学校对汽车皮带类保养与更换的实验教学需要。
二、功能特别点
1.应用汽车皮带类（含有概括：发电机皮带、正时皮带、压缩机皮带、方向助力泵皮带及固定调节附件）实物制作，充分展示汽车皮带的装配构造。
2.可真实完成汽车发电机皮带，方向助力泵皮带，空调压缩皮带，发动机正时皮带更换作业实验。
3.拆卸装配翻转架应用了高强度的钢构造焊接，表面经喷涂工序技艺处置整理，下部带有自锁脚轮装置，可位移式，便利教学。
4.下部存放大面积接油盘，方便小零件或螺丝的集中存放。
5.机械装配与钳工装配虚拟拟真系统：本系统基于unity3d研发，可选6级画质，设定有减慢速度器、轴系构造的设计与虚拟拆卸装配、常见机械机构设计与拟真，机构资源库，经经典型机械机构（汽油机发动机的虚拟拆卸装配），系统为一个整体系统，不能为一个个单独的资源。
A.减慢速度器设计与虚拟拆卸装配界面可选涡轮蜗杆圆锥齿轮减慢速度器、二级展开式圆柱齿轮减慢速度器、圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器。
涡轮蜗杆圆锥齿轮减慢速度器：进入系统后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减慢速度器：进入系统后应用视频的形式播放内容，视频内容应含有：零件名称（扫描二维码可看零部位件名称）、拆卸装配演示（含有拆卸、装配）、虚拟拆卸装配（含有整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减慢速度器、同轴式圆柱齿轮减慢速度器、圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器：点击进入后自动跳转到edrawings界面，模型均为三维（3D）模型，经过点击零部位件显露零部位件名称，可360°全方位旋转、放大、缩小、平移，同时可经过位移零部位件功能，将整个减慢速度器实行拆卸组装，同时可以选用主页按钮回到减慢速度器最初始的状态。圆锥齿轮减慢速度器、一级圆柱齿轮减慢速度器多加了插入横断面功能，可自由拖动横断面查看减慢速度器内部构造。
B.轴系构造的设计及虚拟拆卸装配界面可选零件认知、拆卸装配演示、实战实操。
1、零件认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维（3D）模型与零件名称，随意零件均可实行360°旋转
2、拆卸装配演示：内置2个案例，将鼠标位移到某一零件位置时（底座与轴承座除外），该零件自动放大，并显露零件名称，设定有拆卸与装配按钮，功能由系统自动完成轴系构造拆卸与装配。三维（3D）场景均可实行360°全方位旋转、放大、缩小、平移。
3、实战实操：三维（3D）零件整齐摆放于桌面，由学员手动选用对应的零件并位移至轴系构造上，摆放顺序正确而而且位置正确时零件才能装配上去，设定有重新开始按钮，便利学员重新实行虚拟实验。将鼠标位移到某一零件位置时（底座与轴承座除外），该零件自动放大，并显露零件名称。
C、常见机械机构设计与拟真可选铰链四杆机构设计与解析、I\II型曲柄摇杆机构设计与解析、偏置曲柄滑块机构设计与解析、曲柄摆动导杆机构设计与解析、铰链四杆机构轨迹综合、偏心直动滚子推杆凸轮、对心直动平底推杆凸轮。
1、各个机构应当能写入相对应的功能数值，由系统自动计算功能数值，并可实行动作拟真和自动测绘制作弯弯曲线图。
D、机构资源库可选平面连杆机构11种、凸轮机构5种、齿轮机构6种、传动机构8种、加紧机构11种、轮系机构6种、其他机构（机械设备模仿）8种
E、汽油机发动机的虚拟拆卸装配可选曲轴箱装拆演示、曲轴箱虚拟装配、配气系装拆演示、配气系虚拟装配
1、曲轴箱装拆演示与配气系装拆演示均设定有拆卸按钮、装配按钮、重新开始、分解查看按钮，将鼠标位移到某一零件位置时，该零件自动放大，并显露零件名称，功能由系统自动完成轴系构造拆卸与装配。使用分解查看按钮时，曲轴箱或配气系三维（3D）模型自动展示爆炸图，可实行360°全方位旋转、放大、缩小、平移
2、曲轴箱虚拟装配与配气系虚拟装配的三维（3D）零件均整齐摆放于桌面，均由学员手动选用对应的零件并位移至机构上，当摆放顺序正确而而且位置正确时零件才能装配上去，设定有重新开始按钮，便利学员重新实行虚拟实验。将鼠标位移到某些零件位置时，自动显露零件名称。
