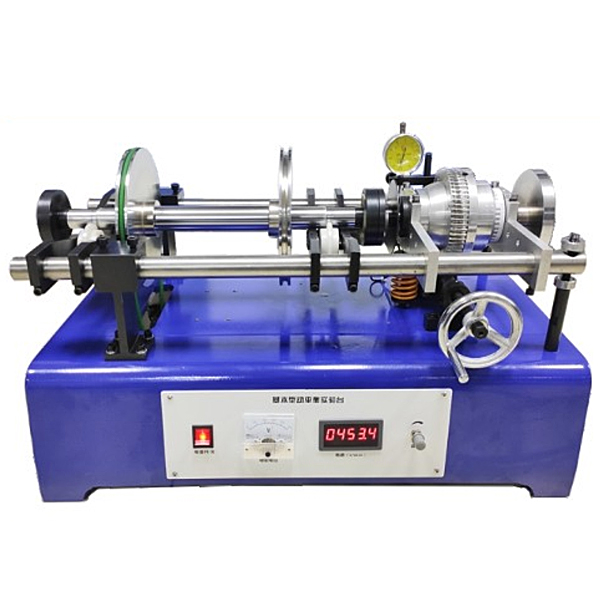

动平衡实验台

动平衡实验台,检验测试与变换技术实验装置

该实验台紧密集合机械原理课程内容，按照双面平衡原理，对刚性转子实行动平衡实验，是机械原理实验室的重要设备之一。
实验项目内容：
理解并掌控把握刚性转子的动平衡原理及试验方法。
主要技术特别点：
1．该实验台由底座、摆动框体构造、蜗杆蜗轮相位调动装置、差速器、补偿盘、转子试件等包括。能按照双面平衡原理，对刚性转子实行动平衡。实验台实操简便，直观性强，适于教学实验使用。
2．实验台底座刚度大，抗震功能好。
主要配备装备及技术功能数值:
1.回转体转子试件 1个 直径 185㎜ 重量 7 kg， 调节速度界限：0~500 r/min；
2.百分表 1个 测量范围0-10 mm；
3.直线DC调节速度电机 1个 功率（W）： 120 W；
4.外观尺寸： 680×420×410 mm；
5.质 量： 70 kg。




动平衡实验台,检验测试与变换技术实验装置

一、检验测试与变换(传感器)技术实验仪： 19种传感器（）、带微机连连接口

二、检验测试与变换(传感器)技术实验仪技术功能数值参考规格：

（一）显露仪表要求：

1、实验箱提供四组直线DC稳压电源：±5V、±15V；1.2~12V可调，设定有短路保护功能。

2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流（A）0.5A。

3、差动放大器：通频带0-10KHz，可接成同相、反相、差动构造，增益为1-150 倍的直线DC放大器。

4、数字式电压（V）表：三位半显露，测量范围±2V、±20V，写入阻抗100KΩ，精确度1%。

5、数字式频率/转动速度表：由四只数码管，2只发光管包括，写入阻抗100KΩ，精确度1%。频率测量界限1-9999 Hz，转动速度测量界限1-9999Pem。

（二）三源部分：

1、加热源：6V、12V交流ACAC电源加热，温度（℃）控制界限0~100℃。

2、转动源：0-12V直线DC电源驱动，转动速度可调界限0~2400转/分转。

3、振动源：振动频率1-30Hz，共振频率12Hz左右。

（三）数值收集卡及处置整理系统：

数值收集作业12位AD变换、RS232连连接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选用，即可单次采样亦能连续采样。提供的处置整理系统有良好的计算机数值数值界面，可以实行实验项目选用与编辑、数值收集、特性弯弯曲线的解析、比较、文件存取、打印等。

（四）主要技术功能数值：

1、 写入电源：AC220V±5% 50±1Hz

2、 规格限定电流（A）：≤5A

3、 直线DC电源：±5V ±15V

4、 稳压系数：±1%

5、 电压（V）纹波：≤10mV

6、 非线性误差：≤5%

7、 测量精确度：≤1%

8、 功 耗：100VA
