双闭环直流调速调压实训台

 该设备能适用学校对技师和高级维修电工的培训及技能考核之所需，也可作为普通高校“电力电子技术”、“电力拖动自动控制系统”、“直线DC调节速度”等课程的实验设备。可以完成带电流（A）截止负反馈转动速度单闭环、电流（A）单闭环和电压（V）、电流（A）双闭环调节速度实验，经过设定故障的方法，也可以完成自动化方面的实验考核。

二、适用界限

 本装置涵盖了各高等院校和高职高专等所开设的“直线DC调节速度”、“电机控制”及“电力拖动自动控制系统”等专业课程所要求的实验项目。

三、技术功能

1. 写入电源: 三相四线(或三相五线)～380V±10% 50Hz

2. 作业环境: 温度（℃）-10℃～+40℃　相对湿度＜85%（25℃）海拨＜4000m

3. 装置容量（KV）：＜1.5kVA

4. 外观尺寸：850cm×70cm×180cm

四、基础配备装备

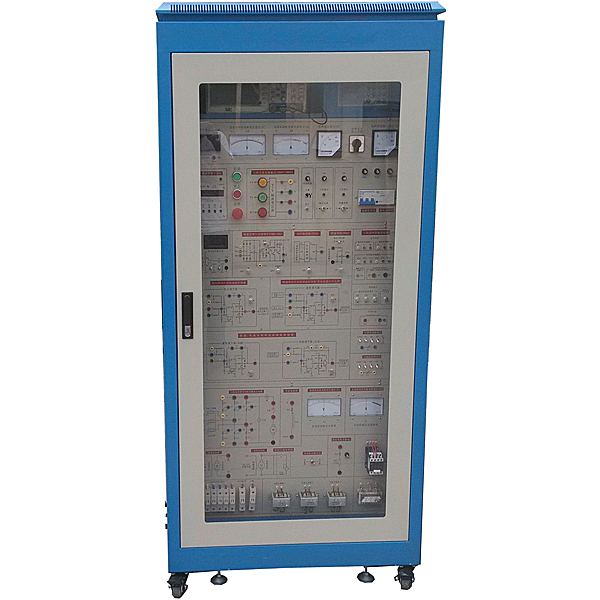

1. 工业控制储物储物柜（设定有玻璃门、直观清晰）

2. 控制储物储物柜最上部为示波器存放区和设故箱，中间部分为电源控制部分，实验接线区和相应的监控仪表，装配备有±300V直线DC电压（V）表、±2.0A直线DC电流（A）表和数字转动速度表用来指示直线DC电机的运行状态，控制储物储物柜下部装配备有三相同步变压器、三相电流（A）互感器和功率（W）晶闸管模型块等。

3. 直线DC电机组

实验控制储物储物柜配备装备直线DC电机、发电机、 测速系统，具体功能数值如下：

①直线DC电机（规格限定电压（V）：220V；规格限定功率（W）：185W；规格限定电流（A）：1.10A；规格限定转动速度：1500r/min）

②发电机（规格限定电压（V）：220V；规格限定功率（W）：240W ；规格限定电流（A）：1.1A；规格限定转动速度：1500r/min）

电机转轴还装配备有测速反馈系统，给调节速度系统提供相应的转动速度信号。


双闭环直线DC调节速度调压实验台,高级维修电工直线DC调节速度实验装置

一、 设备基础简介

直线DC调节速度实验装置是依据《电力拖动自动控制系统》、《直线DC调节速度》、《高级维修电工（直线DC调节速度部分）》教学材料大纲的要求，为协作高等院校、职业培训技术院校相关专业实行的课程实验而推出的一套现代化综合电机及驱动系列实验设备。直线DC调节速度实验装置主要实验和考核学员对直线DC调节速度装置的功能数值设定和系统应用能力，经过对直线DC调节速度装置主线路、控制线路和直线DC电机负载的精心设计，使学员经过实验掌控把握直线DC电机调节速度各种经经典型的作业状态。

二、 功能指标：

1、作业电源：～3N/380V/50HZ

2、整机容量（KV）：≤1.5KVA

3、规格（mm）：1500×700×1500（左右）。

4、重量（kg）：300Kg

5、作业环境：温度（℃）－10℃～＋40℃相对湿度＜85%（25℃）

三、主要结合套件：

1.电源控制屏

(1)交流ACAC电源

提供一相220V交流ACAC电源，输出处设定有过流保护技术。配备有1只指针式交流ACAC电压（V）表，指示电网电压（V）。

（2）稳压电源模型块

1）1路输出电压（V）均为0～30V，由多圈电位器连续调动，设定有预设式过流过载保护功能，输出最大电流（A）为2A，每路电源输出有0.5级数字电压（V）表指示。

（3）仪表模型块

3）设定有直线DC电压（V）表一只，测量范围0-±300V，3为半数字显露。

4）设定有直线DC电流（A）表一只，测量范围0-±5A，3为半数字显露。
