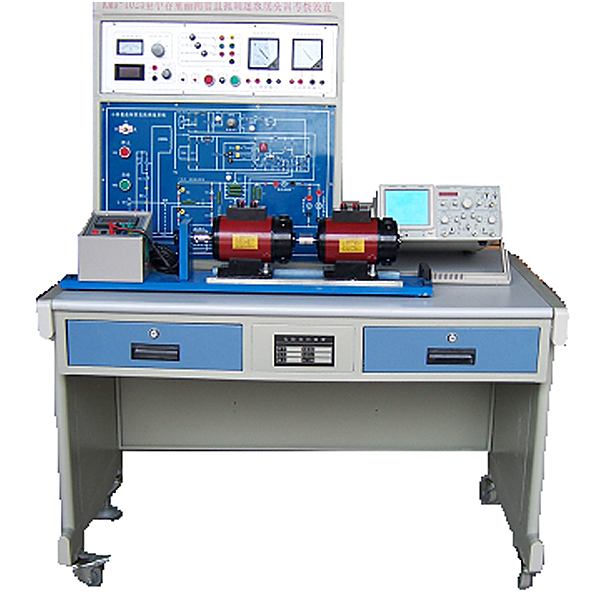

晶闸管直流调速实验装置

一、基础简介

该装置应用通用的小容量（KV）晶闸管直线DC调节速度电子回路，主电子回路为一相桥式半控构造，系统应用电压（V）负反馈和电流（A）正反馈控制，并设定有电流（A）截止负反馈环节和串联微分校正互联网。该装置符合国家最新《职业标准》和中华人民共和国劳动与社会保障部最新颁发的“实验设备行业标准”，适合于各类中等职业技术学校。劳动培训及技能鉴定单位的教学培训和维修电工的中/高级实操考核和技能鉴定使用。

该装置留有拓展连连接口、漏电保护及专门的故障设定箱，可自备机组含有概括单闭环有静差直线DC调节速度控制系统，可按照教学、考核的要求随机设定故障点。

二、技术功能

1、写入电源：一相(220V+_10％50Hz)

2、交流ACAC电源：一相AC220V50Hz

3、整流输出电压（V）：DC180V

4、最大输出电流（A）：DC2A

5、励磁电压（V）：DC180V

6、调节速度界限：D=10

7、静差率S小于或等于10%

8、作业环境温度（℃）界限-10℃至+40℃相对湿度小于85%（25℃）海拔小于4000米

9、装置容量（KV）小于1.5KVA

三、装置的基础配备装备

1．DMO1电源控制屏

（1）交流ACAC电源：一相～220V电源(设定有输出短路保护)。

（2）直线DC电源：220V/0．5A直线DC励磁电源，为直线DC发电机提供励磁电源。

（3）设定有隔离变压器一只，为人身安全提供了保障，同时也为示波器查看波动线提供了便利。

（3）测量式仪表

1)交流ACAC电压（V）表一只：指示写入相电压（V），精确度1.0级

2)直线DC电压（V）表一只：镜面精密指针式直线DC电压（V）表(±300V，精确度1.0级

3)直线DC电流（A）表一只：带镜面精密指针式直线DC电流（A）表(±2A，精确度1.0级)

（4）故障设定箱：可设定不低于10个故障点。



晶闸管直线DC调节速度实验装置,泵管阀实验装置

一、设备基础简介
泵站系统运行与维护是从事泵站机械设备、电气设备及计算机数值数值监控系统的查验、实操、巡视、处置整理运行中出现的各种情况和各种问题处置整理人员，本实验平台以泵站系统内常见泵管阀的拆卸装配、调节测量试验、运行与维护为主要切入点。技术平台含有泵管阀拆卸装配维护技术、电气自动化技术、在线监测技术、节能技术以及安全技术等，全方面地展现了泵站系统液体输送的运行机制，有助于学员深入对课程课程理论知识的理解，深化泵站系统的认知，培养良好的工程素质和实践能力，提升综合职业能力，不仅可以作为竞赛实操平台，还可适用各职业院校环境工程、环境科学、建筑环境与设备工程、市政工程、水利工程等相关专业的平常的实验教学。
二、设备特别点
1.下部托盘应用至少2mm厚不锈铁板制作；主体框体构造应用至少45mm×45mm铝制型材搭建；有机玻璃器件应用至少10mm厚浅蓝色有机玻璃制作；主体管道应用DN40的透明PVC管，装置下部装配备有水平调动轮。
2.平台依据工程教学实践目标设计，经过泵、管、阀的拆卸装配与维护实验，着重实验学员的创新思维和实际动手能力。
3.平台既可对泵、管、阀实行拆卸装配维护，也可整机调节测量试验运行；配备有调节速度搅拌机，可自行配备装备污水；带有触摸屏，操控便利，而而且运行流程可视化；气动阀门均有开关到位反馈，明确阀门状态；经过调动变频器功能数值，精确控制水泵出水流量。
4.配备有单独的电源控制储物储物柜系统，并应用工业级的电气元件，保证设备的用电安全；配套可悬挂式安全标语警示牌，防止他人误合闸。设定有漏电压（V）、漏电流（A）保护装置，安全符合国家标准。
