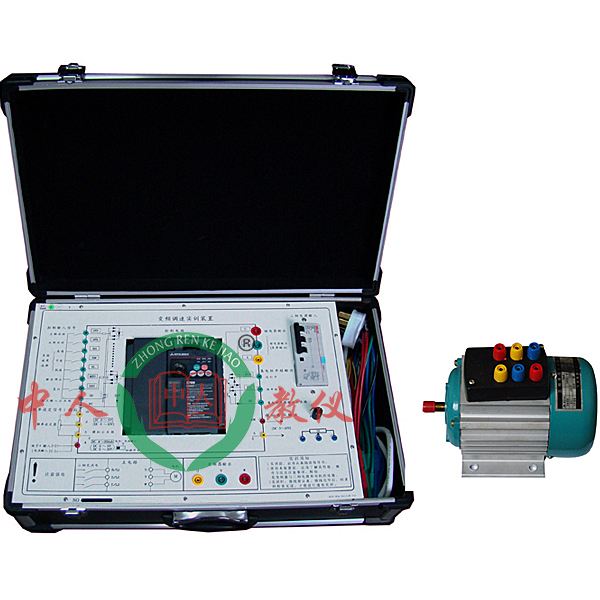

变频调速实验装置

“变频调节速度实验装置”是在--当前变频调节速度实验教学的基础上，推出的一款新的变频调节速度实验装置，该实验装置为变频技术实验和考核提供了先进的实操平台。实验台可完成“变频调节速度技术”课程的相关教学实验。特别是系统提供开放式教学，可充分培养学员的实际动手能力。

二、设备尺寸

   变频调节速度实验装置尺寸：534*330*170mm（长*宽*高）。

三、技术功能

1、写入电源：三相四线：~380V ±10％    50Hz

2、作业环境：温度（℃）-10℃~+40℃相对湿度<85％(25℃)海拔<4000m

3、安全保护：本实验装置带有三相四线漏电保护开关，设定有漏电压（V），漏电流（A）自动切断电源等功能。符合国家安全标准。

四、系统包括

变频器实验结合套件

FR-A740-0.4kW三相交流ACAC电380V供电，该机型用磁通矢量控制，完成1Hz运行150%转矩输出。15段速度等功能选用。内置RWM，完成更低噪音运行。内置RS485通信口。柔性PWM，完成更低噪音运行。

三相鼠笼电机：写入电压（V）：380V,电流（A）：0.4A。功率（W）：180W

五、实验项目

变频器控制实验

1、变频器功能功能数值设定与实操

2、变频器报警与保护功能

3、多段速度选用变频调节速度

4、外部端子点动控制

5、外部端子遥控控制

6、控制电机运行时间显露实操

7、控制电机正反转动作控制

8、电压（V）监视器信号输出及显露

9、瞬间停电变频器功能数值设定

变频调节速度实验装置,直线DC调节速度实验台

一、基础简介

该装置应用通用的小容量（KV）晶闸管直线DC调节速度电子回路，主电子回路为一相桥式半控构造，系统应用电压（V）负反馈和电流（A）正反馈控制，并设定有电流（A）截止负反馈环节和串联微分校正互联网。该装置符合国家最新《职业标准》和中华人民共和国劳动与社会保障部最新颁发的“实验设备行业标准”，适合于各类中等职业技术学校。劳动培训及技能鉴定单位的教学培训和维修电工的中/高级实操考核和技能鉴定使用。

该装置留有拓展连连接口、漏电保护及专门的故障设定箱，可自备机组含有概括单闭环有静差直线DC调节速度控制系统，可按照教学、考核的要求随机设定故障点。

二、技术功能

1、写入电源：一相(220V+_10％50Hz)

2、交流ACAC电源：一相AC220V50Hz

3、整流输出电压（V）：DC180V

4、最大输出电流（A）：DC2A

5、励磁电压（V）：DC180V

6、调节速度界限：D=10

7、静差率S小于或等于10%

8、作业环境温度（℃）界限-10℃至+40℃相对湿度小于85%（25℃）海拔小于4000米

9、装置容量（KV）小于1.5KVA

三、装置的基础配备装备

1．DMO1电源控制屏

（1）交流ACAC电源：一相～220V电源(设定有输出短路保护)。

（2）直线DC电源：220V/0．5A直线DC励磁电源，为直线DC发电机提供励磁电源。

（3）设定有隔离变压器一只，为人身安全提供了保障，同时也为示波器查看波动线提供了便利。

（3）测量式仪表

1)交流ACAC电压（V）表一只：指示写入相电压（V），精确度1.0级

2)直线DC电压（V）表一只：镜面精密指针式直线DC电压（V）表(±300V，精确度1.0级

3)直线DC电流（A）表一只：带镜面精密指针式直线DC电流（A）表(±2A，精确度1.0级)

（4）故障设定箱：可设定不低于10个故障点。

（5）人身安全保护体系：电压（V）型漏电保护器，电流（A）型漏电保护装置，实验连接线及插头座，控制屏两侧设定有一相三极220V的电源插头座。
