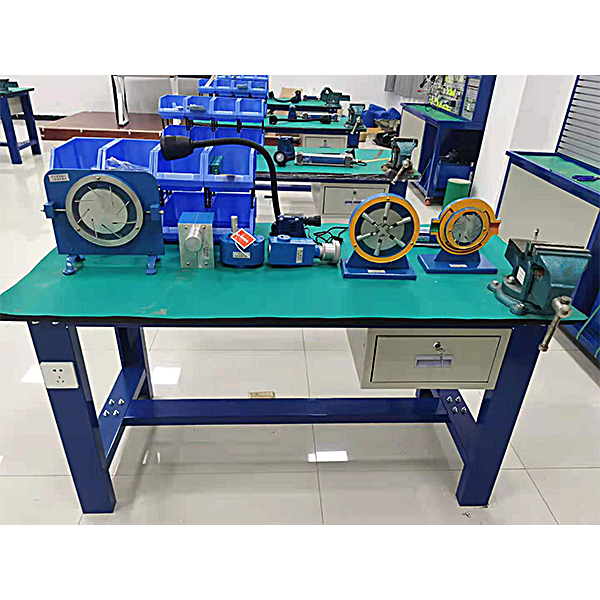

液压元件拆装实验装置
液压元件拆装实验装置,牛头刨床仿真教学实训装置1.交流电源：单相AC 2200 V10% 50Hz；2.相对温度：-10～50℃；3.相对湿度：＜85%（25℃）
董
液压元件拆卸装配实验装置,牛头刨床拟真教学实验装置
1.交流ACAC电源：一相AC 2200 V±10% 50Hz；
2.相对温度（℃）：-10～50℃；
3.相对湿度：＜85%（25℃）
4.外观尺寸：约1400mm×700mm×820mm；
5.整机功耗：≤1.0 kVA；
6.安全保障功能：实验台桌面应用高绝缘、高强度、耐高温的高密度板。设定有接地保护、漏电保护功能，安全性符合相关的国标标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实验实验连接线
功能特别点
1.可以对工业液压元件实行拆卸装配实验。
2.为减小拆卸装配时的碰撞而引起的噪音，在台面上铺设定有防静电皮垫。
3.台面上还设定有小元件盒，以防止零件的丢失。
4.设计了一块拆卸装配垫块防止拆卸装配时损坏桌面。
5.设定有抽屉、机床台灯、交流ACAC电源插头座。
6.实验桌应用金属框体构造制作，表面为双层亚光密纹喷塑工序技艺处置整理，配套两张实验椅。
配备装备表单：
1、实验台1台
2、齿轮泵（BB-B6 1台）
3、直动式溢流阀（P-B10 1只）
4、先导式溢流阀（Y-10B 1只）
5、减压阀（DR10-4-5X10Y 1只）
6、节流阀（DVP6 1只）
7、调节速度阀（2FRM5-31B/15QB 1只）
8、液控单向阀（SV10PA1-30 1只）
9、三位四通换向阀（4WE6E61B/CG24N9Z5L 1只）
10、单杠双作用液压缸（MOB40-200 1只）
11、钢皮尺（30CM 1把）
12、千分尺（0~25mm 1把）
13、卡簧钳（内、外 P1ERS 1把）
14、活动扳手（6”-150mm 1把）
15、活动扳手（10”-250mm 1把）
16、内六角扳手（JTECH 1套）
液压元件拆卸装配实验装置,牛头刨床拟真教学实验装置
一、设备功能：
1．选用透明有机玻璃，零件应用铝件，能全透明地看到设备内部构造与动作。铸件表面无沙眼，加工件表面精确度Ra1.6。
2．全部解剖元件均能实行正常的机械运行。
3．充分展示各个细微构造和机构装配装置。
4．自动运行、演绎设备运作过程，使学员很直观的理解整体过程。
二、技术功能数值：
最大刨削长度：不小于250mm
作业台最大横向行程：不小于400mm
作业台最大垂直行程：不小于100mm
作业台面尺寸（长×宽）：不小于200mm×150mm
刀架最大垂直行程：不小于70mm
刀架最大回转角度：±30°
外观参考尺寸（长×宽×高）：不小于870mm×640mm×650mm
主电机功率（W）：不小于0.25千瓦
机床可五挡变速，配备有机用虎钳
三、职业技能综合含有概括实验虚拟拟真系统：
系统内模型可实行360°旋转、放大、缩小、平移，设定有通用互动按钮：返回、首页、帮助。全部虚拟拟真任务过程有提醒，在实行完一项任务后系统自动打钩。工量具库上方设定有实验任务
1、基础立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提醒任务）—搭建模型（拖拽工量具库中的模型到三投影面体系中，并自动显现投影，选用错误时有提醒）—改变姿态（经过点击上下左右箭头改变）—选用投影（进入答题界面，在6项中选用此时完成的三维（3D）投影图）
B、截切立体：实验步骤分为实验任务（文字提醒任务）—搭建模型（拖拽工量具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维（3D）投影图标定，在14处空白栏中选用相应的标注符文号）
C、相贯立体：实验步骤分为实验任务（文字提醒任务）—挖孔（选用随意挖孔模型，此时将可在XYZ空间坐标中选用随意面，模型同时变换，并出现一个坐标滑块，按照滑块位移大小，模型出现对应程度的剖切面）—孔径改变（选用1-4孔径）—后方通孔—选用投影（进入答题界面，在8项中选用此时完成的三维（3D）投影图）
