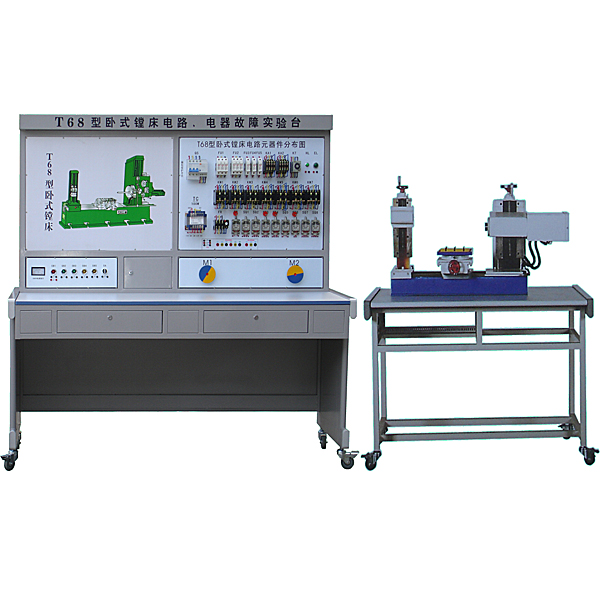

镗床电路实验装置

卧式镗床电子回路实验台是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用来课堂演示、机床电气控制原理性实操及实验实习。由于设备均应用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提升学员的动手能力，并克服以往只能在实际设备上实行教学，费用高而而且难以完成教学目的弱点。同时以高层次维修技能实验提供了有效的设备，达到了耗资少、教学效果显著的目的。

二、适用界限

本装置适用来T68型卧式镗床电气控制的模仿与T68型卧式镗床电气故障排除的技能考核。

三、技术功能

1、写入电源：三相四线（~380V±10% 50Hz）
2、作业环境：温度（℃）-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3、装置容量（KV）：＜1KVA
4、 外观尺寸：1410mm×725mm×1535mm

四、装置的基础装备

1、电源控制实操平台（金属铝实操平台）
（1）交流ACAC电源（带有漏电保护措施）
提供三相交流ACAC电源（380V）
（2）人身安全保护体系
屏上装配备有电压（V）型漏电保护装置，控制屏内或强电输出若有漏电情况，即警报并切断电源，保证实验进程安全。
屏上装配备有一套电流（A）型漏电保护器，控制屏若有漏电情况，漏电流（A）超过一定值，即切断电源。
2、主令控制及图示板（金属铝实操平台）
实操平台上安装配备有机床的全部主令电器及动作指示灯、机床的全部实操全部在这块实操平台上实行，指示灯可以指示机床的相应动作。
实操平台上印有T68型卧式镗床立体示意图，可以很直观地看出T68型卧式镗床的外观轮廓。
3、元件装配板
实操平台上装配备有断路器、熔断器、接触器、热继电器、变压器等元件，这些元件直接装配在实操平台表面，可以很直观的观看它们的动作情况。
4、三相异步电机
3只380V三相鼠笼异步电机，分别用作主轴电机（双速）和快速位移电机。
5、故障开关箱
设定有32个开关，其中1到23用来故障设定；24到32保留。

镗床电子回路实验装置,液压泵阀拆卸装配实验装置


1.交流ACAC电源：一相AC 2200 V±10% 50Hz；
2.相对温度（℃）：-10～50℃；
3.相对湿度：＜85%（25℃）
4.外观尺寸：约1400mm×700mm×820mm；
5.整机功耗：≤1.0 kVA；
6.安全保障功能：实验台桌面应用高绝缘、高强度、耐高温的高密度板。设定有接地保护、漏电保护功能，安全性符合相关的国标标准。应用高绝缘的安全型插头座及带绝缘护套的高强度安全型实验实验连接线
功能特别点
1.可以对工业液压元件实行拆卸装配实验。
2.为减小拆卸装配时的碰撞而引起的噪音，在台面上铺设定有防静电皮垫。
3.台面上还设定有小元件盒，以防止零件的丢失。
4.设计了一块拆卸装配垫块防止拆卸装配时损坏桌面。
5.设定有抽屉、机床台灯、交流ACAC电源插头座。
6.实验桌应用金属框体构造制作，表面为双层亚光密纹喷塑工序技艺处置整理，配套两张实验椅。
配备装备表单：
1、实验台1台
2、齿轮泵（BB-B6 1台）
3、直动式溢流阀（P-B10 1只）
4、先导式溢流阀（Y-10B 1只）
5、减压阀（DR10-4-5X10Y 1只）
6、节流阀（DVP6 1只）
7、调节速度阀（2FRM5-31B/15QB 1只）
8、液控单向阀（SV10PA1-30 1只）
9、三位四通换向阀（4WE6E61B/CG24N9Z5L 1只）
10、单杠双作用液压缸（MOB40-200 1只）
11、钢皮尺（30CM 1把）
12、千分尺（0~25mm 1把）
13、卡簧钳（内、外 P1ERS 1把）
